密集型母线槽安装技巧
返回列表 发布时间：2020-12-31 11:58浏览人次：63
众所周知，在中低压供电系统中，密集型母线槽有着广泛的应用。相对于其他系列母线槽而言，密集型母线槽性价比更高、适用范围更广且整体性能也更加优异。
随着社会生产水平的日渐提高，用电负荷不断增加，大电流的母线槽在生产企业市场渐渐取代普通的电力电缆，更成为变配电房馈电的***要选择。
先看来来它的用途和使用范围

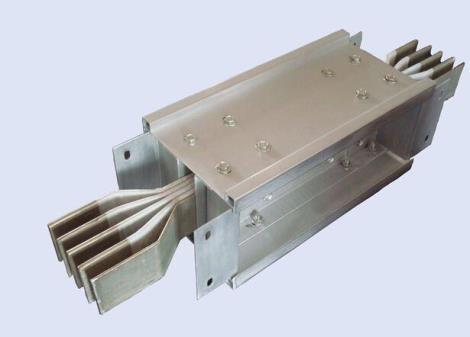

密集绝缘母线槽(以下简称“母线槽”)可为交流三相三线、三相四线和三相五线制，频率为50-60Hz，电压至400V，额定工作电流为250~5000A，主要用作工矿、企事业和高层建筑中新型的供配电设备。带插口的母线槽，可通过插接头箱或开关箱，便能方便地引出电源分路。由于母线槽具备体积小、结构紧凑、传输电流大、维护方便等优点，成了市场“抢手货”。
它的安装可直接从变压器接到低压配电柜，也可从低压柜直接接到配电系统作为配电干线线路。
这类母线槽虽然优点众多，但在被使用范围内，特别容易对不同程度的海拔高度、周围空气温度、空气清洁程度感冒。因此，使用这类母线槽，就得掌握它发挥优点的受限条件，例如：海拔高度不超过2000m；周围空气温度在-5~+40℃之间，并在24h内其平均温度不高于+35℃；相对湿度在***高为+40℃时不超过50%，在较低温度时允许有较高的相对湿度，比方说+20℃时为90%，但应考虑到由于温度的变化，有可能会偶然地产生适度的凝露；污染等级为二级；安装类别为III、IV级；母线槽TH型产品保证在空气相对湿度不大于95%、有凝露与霉菌的地方。
“磨刀不误砍柴工”，出于安全考虑，在安装封闭式母线槽时，掌握以下几点注意事项，更能事半功倍哟：
1、做好必要的检查：包括检查其外壳是否完整、有无损坏，做绝缘和耐压试验。
2、做好安装准备
3、如果更好地连接母线槽呢？
（1）可以先将连接盖板取下，将两节母线槽对插起来，再将连接螺栓和绝缘套管穿过连接孔，用扭力扳手将连接螺栓拧紧。
M12连接螺栓紧固力矩为78.4N.m，M16连接螺栓紧固力矩为117.6N.m，即将连接螺栓拧紧。
（2）将连接盖板盖上，此时两段母线槽即已连接好。
（3）母线槽连成一整体后，母线槽单元上的接地装置应接地(五线制母线槽PE线接地)。
4、母线槽垂直安装
（1） 安装前，先将弹簧支撑器安装在母线槽上，然后将母线槽安装在预先设置的槽钢上，详见图5，弹簧支撑器能承受***大负荷为150kg(指有单根弹簧的弹簧支撑器)。
