母线槽的这些优点你知道吗?

返回列表 发布时间:2020-12-31 14:10浏览人次:76

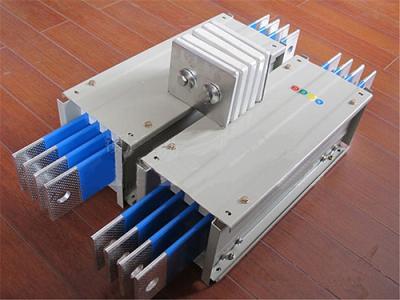

     母线槽是一种用于电力变压器到主配电屏、两列配电屏主母线之间及主配电屏到分配电屏之间实现母线连接的输、配电装置。20世纪60-70年代,国内配电室变压器与低压柜及低压柜之间的母线连接,是通过裸导体安装在钢质构件的绝缘子上并且以导体两头与配电装置相连的方式实现的。这种母线连接方式具有很多缺点,如裸导体无防护,容易发生短路和人身触电伤害事故;结构松散,占用空间较大,标准化程度低;母线散乱、不美观;清扫、维护较困难。发展到后来,出现了简易型封闭母线,即将裸导体安装在留有检修口的全封闭钢质外壳内的绝缘子上,使其外观和防护等级比原来有了较大提高,并使占用空间降低了50%。20世纪80年代后,出现了母线槽产品,该产品具有结构紧凑、通用性互换性强、传输容量大、线路损耗小、安全可靠、线路变更和扩展灵活、现场安装和土建施工成本低,可多次重复使用等特点,现已广泛应用于工矿企业、高层建筑中作为电能的传输和分配设备。
母线槽的主要特点

特殊的绝缘材料
    母线槽通常采用交联热收缩绝缘套管。该产品绝缘、阻燃、柔软、美观,使用寿命长、操作方便。20世纪90年代末,空气收缩管悄然兴起,该新型绝缘收缩材料经特种溶剂处理后,膨胀变软,套在导体外侧,随着溶剂的挥发,套管将自动收缩,不断抱紧导体,无所不在的空气使套管在各个方向上都能均匀收缩,保证了***均匀的效果。它无需加热、火烤,无须技能型操作人员,操作工具只需一把直尺、一把剪刀即可,节省了人力和加热设备的投入。

高强度的外壳结构
    母线槽的连接导线全部用外壳密封,故对外壳结构提出了很高的要求,主要体现在2方面 。1)高机械强度———辊压成型的异型钢板整体架构,具有很高的机械强度和刚度,体积更小。外壳相互连接部件间采用焊接或螺栓连接,对用螺栓连接的外壳保证电连续性。2)高短路电流强度———紧凑型密集结构,全长固定,能承受更大的额定短时耐受电流和额定峰值耐受电流所产生的热应力和电动力。

可靠的防护措施
    母线槽是实现母线连接的一种成型化装置,提供了可靠的防护措施,具体如下。1)母线槽单元外壳与接地端子具有良好的电气连接,其上任一未涂漆点与接地端子间的连接电阻不超过0.1Ψ。2)母线槽各单元有接地端子。接地端子采用铜质材料焊接在易于接地的位置,且有明显、牢固的接地标志。3)分线箱(盒)与母线干线单元连接时有安全的防触电措施,即只有在带电导体被分断后,保护电路才能断开,而且在带电导体重新接通以前,应先接通保护电路。4)可配置具有50%相容量的接地母线(PE线)供选用。
